振動篩的安裝角度直接決定篩分效率與處理量，核心包含篩面傾角與振動方向角兩大關鍵參數。不同機型（圓振動篩 / 直線振動篩）、不同物料（石英砂 / 沙石）的適配角度差異顯著，以下通過 “結構圖解 + 參數標注 + 調整指南” 三維解析，助力精準安裝調試。
一、核心角度類型及結構圖解
振動篩的安裝角度是 “篩面與水平面夾角” 和 “振動方向與篩面夾角” 的組合，二者協同影響物料運動軌跡，具體結構標注如下：

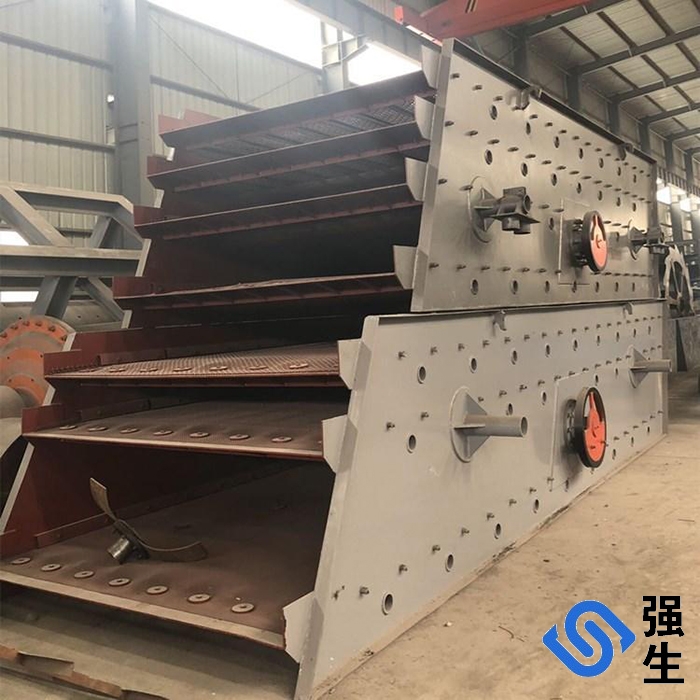

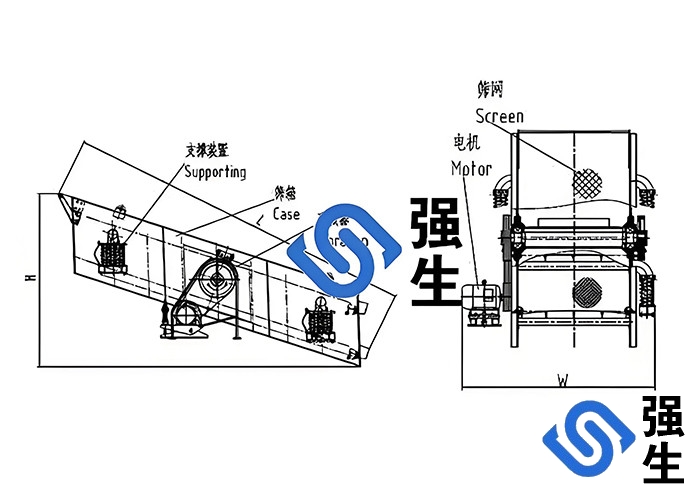

（一）基礎結構與角度定義圖解
進料口 ↓ ┌───────────────────────────────┐ │ │ │ 上層篩網 │ ↗ 振動方向線 │ （孔徑D1） │ ↓ │ │ θ1（振動方向角） │ 中層篩網 │ │ （孔徑D2） │ α（篩面傾角） │ │ ↓ │ 下層篩網 │ │ （孔徑D3） │ └───────────────────────────────┘ ↓ 各粒度出料口 ↗ ↘ 粗料出口 細料出口 |
關鍵標注說明：
1. 篩面傾角（α）：篩面與水平面的夾角，控制物料在篩面的停留時間與出料速度，取值范圍 0°-40°；
2. 振動方向角（θ1）：振動電機激振力方向線與篩面的夾角，影響物料拋擲距離與篩分充分性，取值范圍 30°-90°；
3. 輔助參數：多層篩網保持統一傾角（α），振動方向角可根據層間物料特性微調（±5°）。
（二）不同機型的角度差異圖解

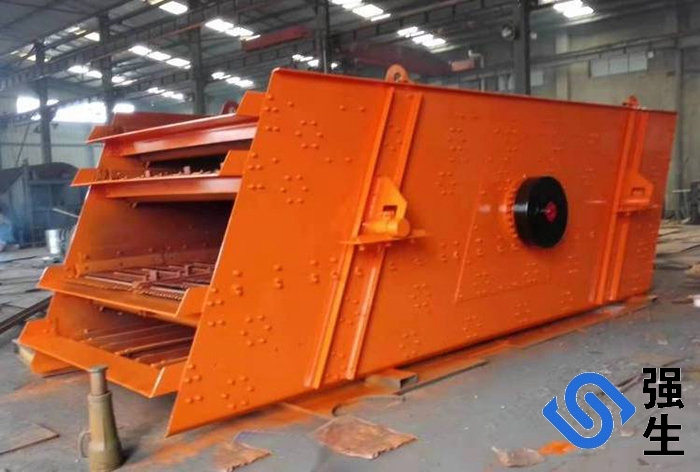

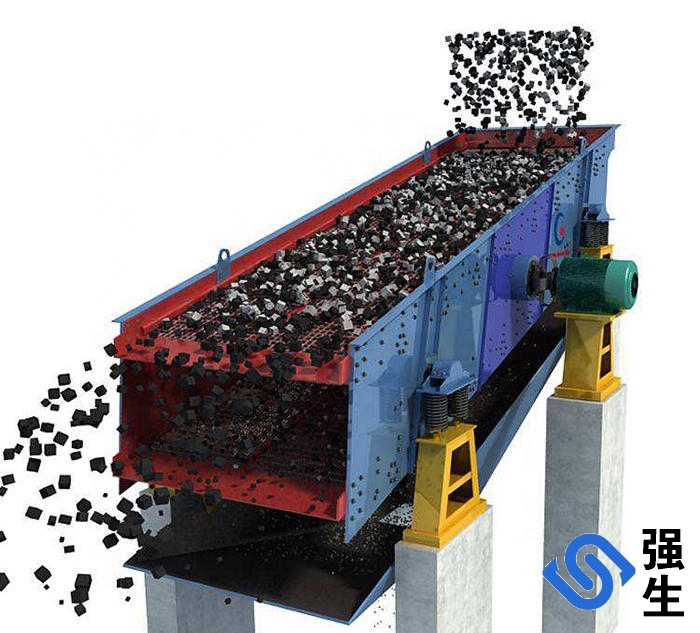

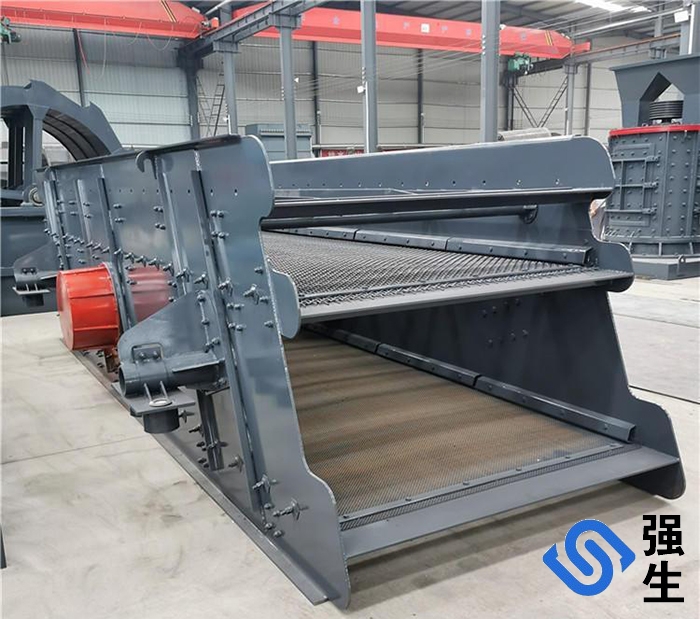

機型類型 | 篩面傾角（α）范圍 | 振動方向角（θ1）標準值 | 結構特點圖解 |
圓振動篩 | 15°-25° | 90° ｜ 篩面傾斜角度較大，振動方向垂直于篩面，物料拋擲強度高、出料快 ｜ | |
直線振動篩 | 0°-8° | 45°（常用） ｜ 篩面接近水平，振動方向與篩面呈 45°，物料勻速滑動、篩分充分 ｜ | |
多層礦用振動篩 | 5°-15° | 40°-50° ｜ 3-4 層篩網同傾角，振動方向角適配石英砂精細分級需求 ｜ |
二、角度參數的核心影響與調整邏輯
安裝角度的設定需平衡 “處理量” 與 “篩分精度”，以下結合物料特性給出調整依據：
（一）篩面傾角（α）的調整邏輯
傾角范圍 | 對篩分的影響 | 適配物料場景 | 調整操作要點 |
小傾角（0°-8°） | 物料停留時間長（＞60 秒），篩分精度高（≥92%），但處理量低（-20%） | 電子級石英砂（0.1-0.3mm）等精細分級 ｜ 松開篩箱支撐腳螺栓，下調出料端高度，用水平儀校準 ｜ | |
中傾角（8°-15°） | 精度與處理量平衡（精度 88%-92%，處理量中等） | 建筑用石英砂（0.5-5mm）常規分級 ｜ 保持進料端與出料端高度差 10-15cm / 米篩長 ｜ | |
大傾角（15°-25°） | 物料停留時間短（＜30 秒），處理量高（+30%），但精度低（≤88%） | 粗顆粒沙石（＞5mm）快速分離 ｜ 上調出料端高度，確保傾角不超過 25°（防物料翻滾） ｜ |
案例參考：安徽某石英砂廠將 ZS-1848 型振動篩傾角從 12° 調至 8° 后，0.1-0.3mm 規格分級精度從 90% 提升至 93%，但處理量從 100 噸 / 小時降至 85 噸 / 小時。
（二）振動方向角（θ1）的調整邏輯
角度值 | 物料運動狀態 | 適配物料難度 | 調整方式 |
30°-40° | 拋擲距離長（＞15cm），前進速度快 | 易篩物料（含泥量＜10% 的干石英砂） ｜ 調整電機偏心塊角度，減小振動方向與篩面夾角 ｜ | |
45° | 拋擲與滑動平衡，適配多數篩分場景 | 中等難度物料（含泥量 10%-20%） ｜ 出廠默認設置，無需頻繁調整 ｜ | |
50°-60° | 拋擲距離短（＜10cm），篩分更充分 | 難篩物料（含泥量＞20% 的濕沙石） ｜ 增大振動方向與篩面夾角，提升物料松散度 ｜ |
三、安裝角度的場景化適配方案
結合石英砂分級與沙石分離的核心需求，給出具體角度參數與調試標準：
（一）石英砂分級場景（多層礦用振動篩）
石英砂類型 | 篩面傾角（α） | 振動方向角（θ1） | 配套調整措施 | 預期效果 |
電子級（0.1-1mm） | 5°-8° | 50°-60° ｜ 配合 4 層篩網（孔徑 1/0.6/0.3/0.1mm），降低進料速度 ｜ 分級精度≥93%，雜質含量＜0.5% ｜ | ||
建材級（0.5-5mm） | 10°-12° | 45° ｜ 3 層篩網，保持進料均勻性 ｜ 處理量 120-150 噸 / 小時，精度 89%-92% ｜ | ||
工業級（1-10mm） | 12°-15° | 40°-45° ｜ 2 層篩網，提升振動頻率至 2500 次 / 分 ｜ 處理量 180-220 噸 / 小時，精度≥88% ｜ |
（二）沙石分離場景（直線振動篩 / 脫水篩）
沙石類型 | 篩面傾角（α） | 振動方向角（θ1） | 配套調整措施 | 預期效果 |
水洗細砂（＜3mm） | 3°-5° | 45° ｜ 聚氨酯篩網 + 逆向噴淋，降低含水率 ｜ 含水率≤12%，細砂回收率≥88% ｜ | ||
河道粗砂（＞3mm） | 8°-10° | 40° ｜ 錳鋼篩網，提升處理量 ｜ 處理量 80-120 噸 / 小時，含泥量降至＜5% ｜ | ||
風化砂（含泥 25%） | 10°-12° | 50° ｜ 張弛篩網 + 高頻振動，防堵孔 ｜ 堵孔率＜8%，分離效率≥85% ｜ |
四、安裝角度的測量與校準工具
精準控制角度需借助專業工具，具體操作流程如下：
1. 測量工具：數顯傾角儀（精度 ±0.1°）、水平儀（2 米長）、卷尺；
2. 篩面傾角校準：
? 將數顯傾角儀吸附在篩面中部（避開篩網接縫），讀取實時角度；
? 通過調整篩箱支撐腳的調節螺栓（順時針調高，逆時針調低），使角度達到設定值；
? 用水平儀檢查篩面橫向水平度（誤差≤0.5°/ 米），避免物料偏流。
1. 振動方向角校準：
? 拆除電機防護罩，在電機軸端貼角度標識貼；
? 松開偏心塊固定螺栓，轉動偏心塊至設定角度（如 45°），重新鎖緊螺栓；
? 開機試運行，觀察物料運動軌跡是否呈斜向跳躍（直線振動篩）。
五、常見角度問題與解決對策
故障現象 | 可能的角度問題 | 調整方案 |
篩上物料過厚、出料慢 | 篩面傾角過?。ǎ?/span>5°） ｜ 上調出料端高度，增大傾角 2°-3° ｜ | |
分級精度低、細料流失多 | 篩面傾角過大（＞15°）或振動方向角過小 ｜ 下調傾角，將振動方向角從 30° 調至 45° ｜ | |
物料偏流、單側堵孔 | 篩面橫向傾角偏差＞1° ｜ 校準支撐腳高度，確保橫向水平 ｜ | |
振動噪音大、設備晃動 | 振動方向角與傾角不匹配（如圓振篩用 30°） ｜ 恢復振動方向角至 90°，檢查傾角≤25° ｜ |
?
?
?
?
